CHC S-CHC, S-CHA
Tisk
Lisovací šrouby

S-CHC, S-CHA

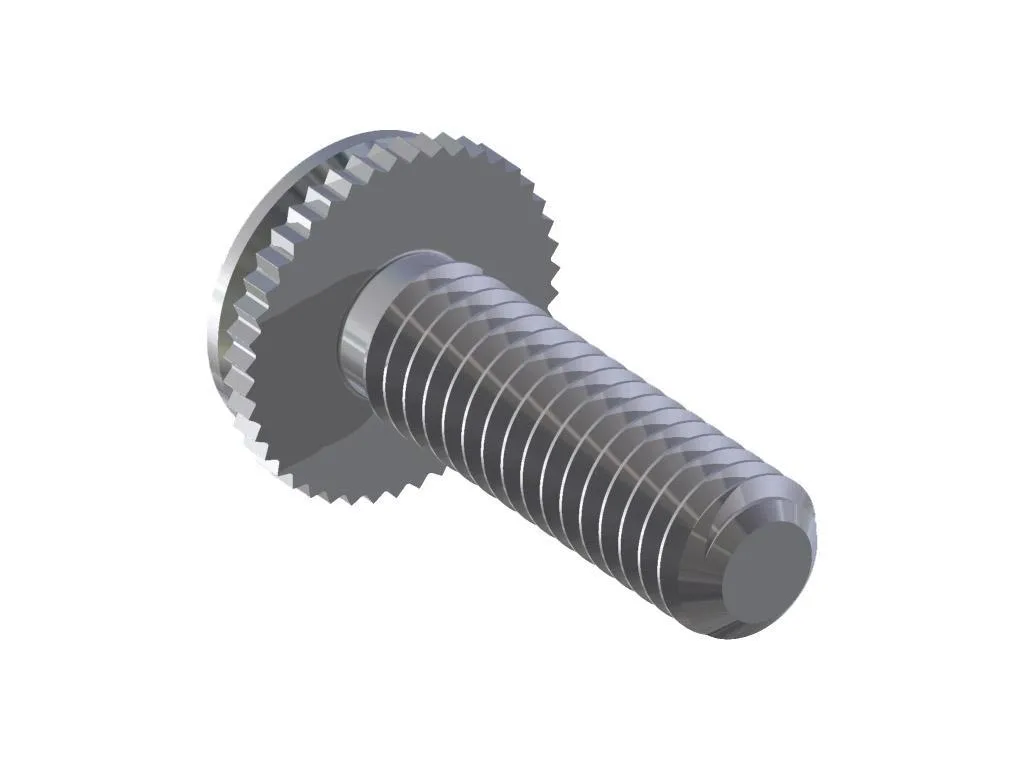

Lisovací šroub pro slepé otvory.

S-CHC - nerez serie 300
S-CHA - hliník

Značení rozměrů:
S min  - minimální tloušťka plechu
d          - průměr otvoru
m         - minimální vzdálenost od středu otvoru k okraji plechu

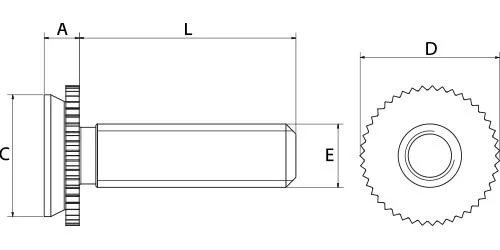

smins chc nakres



Pro výběr nářadí k aplikaci lisovacích prvků klikněte zde.

Závit

L±0,4

D±0,4

max

Slepý mont. otvor

'd'

m

Otvor v montovaném plechu max

Hloubka otvoru

max

min

S-CHC Nerez serie 300

S-CHA Hliník

M3

6

5,21

4,35

4,37

4,0

3,6

1,10 min

1,04

1,6

6226203006

6206203006



8



6226203008

6206203008



10



6226203010

6206203010



12



6226203012

6206203012



16



6226203016

6206203016



20



6226203020

6206203020



25



6226203025

6206203025

M4

6

8,33

7,35

7,37

5,6

4,6

1,10 min

1,04

1,6

6226204006

6206204006



8



6226204008

6206204008



10



6226204010

6206204010



12



6226204012

6206204012



16



6226204016

6206204016



20



6226204020

6206204020

M5

16

8,89

7,9

7,93

6,4

5,6

1,10 min

1,04

1,6

6226205016

6206205016



20



6226205020

6206205020


×
