S-CFHC, S-CFHA

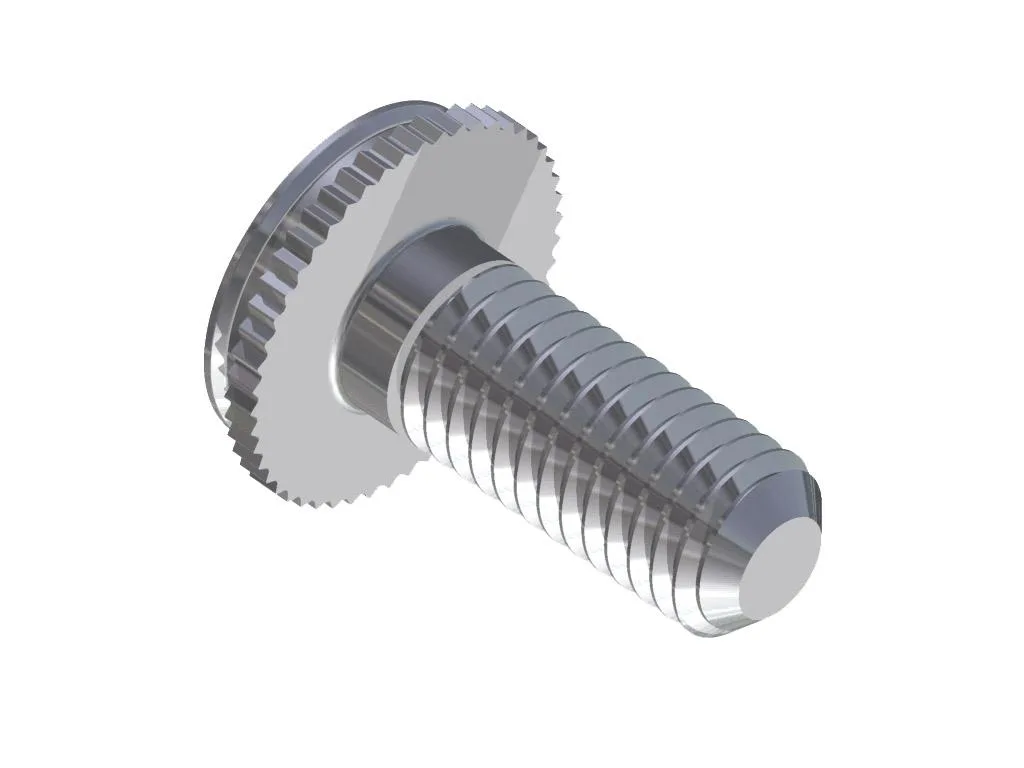

Lisovací šroub pro slepé otvory.
S-CFHC - nerez serie 300
S-CFHA - hliník

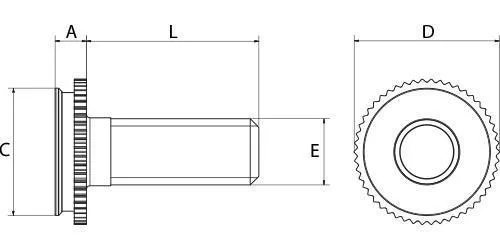

Značení rozměrů:
S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost od středu otvoru k okraji plechu
Pro výběr nářadí k aplikaci lisovacích prvků klikněte zde.
|
Závit |
L±0,4 |
D±0,4 |
Cmax |
Slepý mont. otvor 'd' |
m |
Otvor v montovaném plechu max |
Hloubka otvoru |
Amax |
Smin |
S-CFHC Nerez serie 300 |
S-CFHA Hliník |
|
M3 |
6 |
5,21 |
4,35 |
4,37 |
4,0 |
3,6 |
1,91 min |
1,83 |
2,4 |
6226103006 |
6206103006 |
|
8 |
6226103008 |
6206103008 |
|||||||||
|
10 |
6226103010 |
6206103010 |
|||||||||
|
12 |
6226103012 |
6206103012 |
|||||||||
|
16 |
6226103016 |
6206103016 |
|||||||||
|
20 |
6226103020 |
6206103020 |
|||||||||
|
25 |
6226103025 |
6206103025 |
|||||||||
|
M4 |
6 |
8,33 |
7,35 |
7,37 |
5,6 |
4,6 |
1,91 min |
1,83 |
2,4 |
6226104006 |
6206104006 |
|
8 |
6226104008 |
6206104008 |
|||||||||
|
10 |
6226104010 |
6206104010 |
|||||||||
|
12 |
6226104012 |
6206104012 |
|||||||||
|
16 |
6226104016 |
6206104016 |
|||||||||
|
20 |
6226104020 |
6206104020 |
|||||||||
|
M5 |
16 |
8,89 |
7,9 |
7,93 |
6,4 |
5,6 |
1,91 min |
1,83 |
2,4 |
6226105016 |
6206105016 |
|
20 |
6226105020 |
6206105020 |
