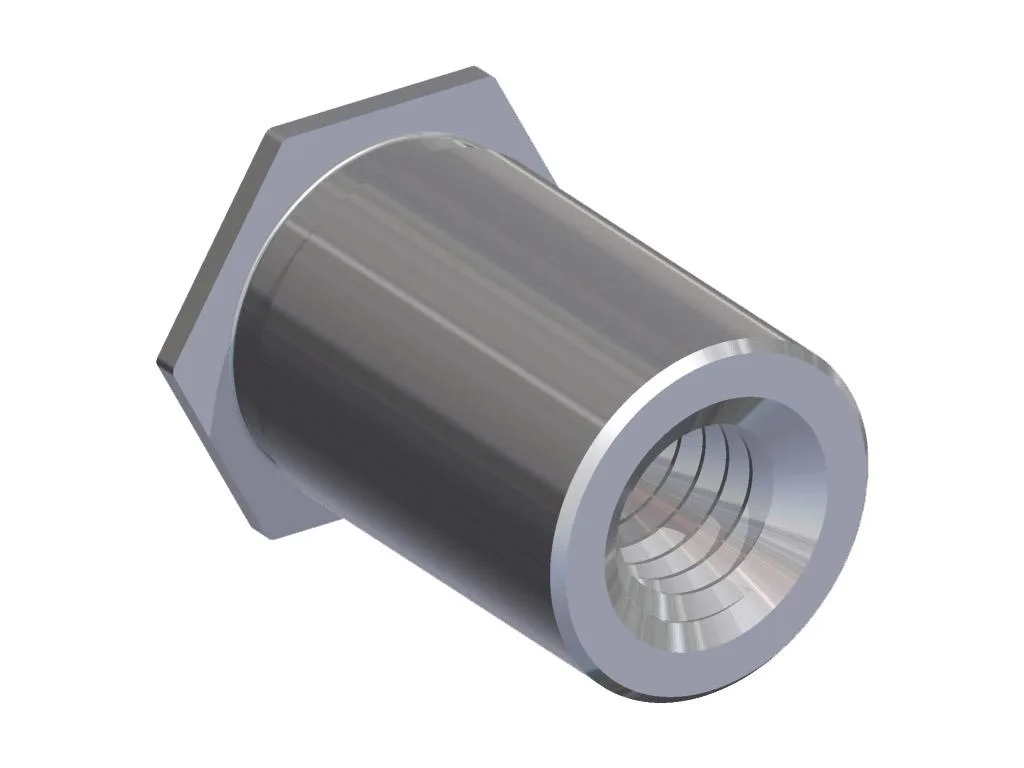

BSO4 S-TSO, S-TSOS
Tisk
Lisovací sloupky

S-TSO, S-TSOS

Distanční sloupek pro tenké plechy.

S-TSO - ocel pozinkovaná
S-TSOS - nerez serie 300

Značení rozměrů:

S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost středu otvoru od okraje plechu

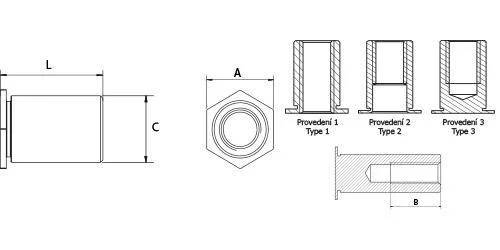

s tso nakres

Závit

L+0,05/-0,13

C+0/-0,13

nom

min

+0,08/-0

m

min

Provedení

S-TSO Ocel

S-TSOS Nerez ser300

M2,5

2

4,2

4,8

0,63

4,22

5,8

5,2

1

6213202502

6223202502



3



6213202503

6223202503



4



6213202504

6223202504



5



6213202505

6223202505



6



6213202506

6223202506



8



2

6213202508

6223202508



10



3

6213202510

6223202510



12



6213202512

6223202512



14



6213202514

6223202514



16



6213202516

6223202516



18



6213202518

6223202518



20



6213202520

6223202520

M2,5 ALT

2

5,39

6,4

0,63

5,41

7,1

5,2

1

6213202602

6223202602



3



6213202603

6223202603



4



6213202604

6223202604



5



6213202605

6223202605



6



6213202606

6223202606



8



2

6213202608

6223202608



10



3

6213202610

6223202610



12



6213202612

6223202612



14



6213202614

6223202614



16



6213202616

6223202616



18



6213202618

6223202618



20



6213202620

6223202620

M3

2

4,2

4,8

0,63

4,22

5,8

6,2

1

6213203002

6223203002



3



6213203003

6223203003



4



6213203004

6223203004



5



6213203005

6223203005



6



6213203006

6223203006



8



2

6213203008

6223203008



10



6213203010

6223203010



12



3

6213203012

6223203012



14



6213203014

6223203014



16



6213203016

6223203016



18



6213203018

6223203018



20



6213203020

6223203020

M3 ALT

2

5,39

6,4

0,63

5,41

7,1

6,2

1

6213203102

6223203102



3



6213203103

6223203103



4



6213203104

6223203104



5



6213203105

6223203105



6



6213203106

6223203106



8



2

6213203108

6223203108



10



6213203110

6223203110



12



3

6213203112

6223203112



14



6213203114

6223203114



16



6213203116

6223203116



18



6213203118

6223203118



20



6213203120

6223203120
