Lisovací sloupky

S-SKC

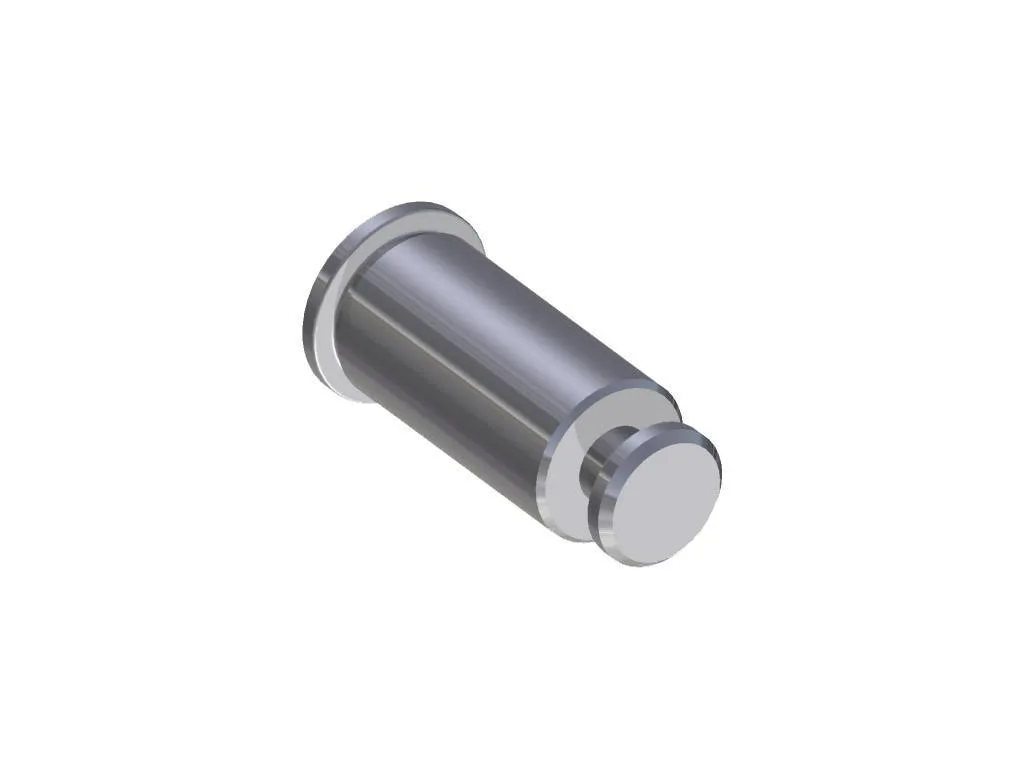

Distanční sloupek s drážkou

Značení rozměrů:

S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost středu otvoru od okraje plechu

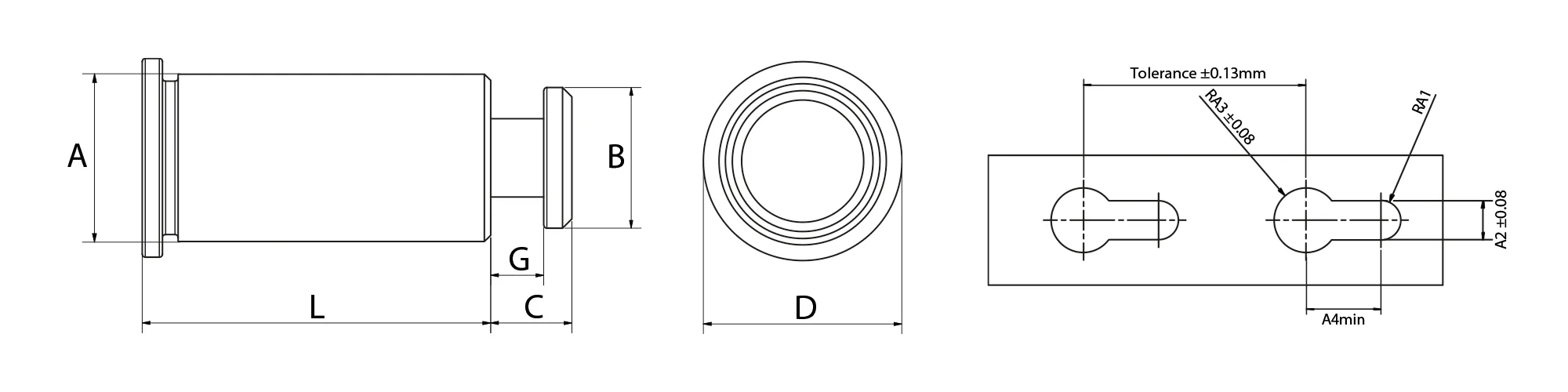

s skc nakres



±0,13

max

±0,08

max

nom

±0,08

d1+0,08/-0

S 1 min

1

2

m 2

S-SKC Nerez ser300

61.5

2

5,39

4,5

2,75

6,35

1,73

5,4

1,0

6,6

1,45 - 1,62

4,1

6222661502



4



6222661504



6



6222661506



8



6222661508



10



6222661510



12



6222661512



14



6222661514



16



6222661516



18



6222661518



20



6222661520



22



6222661522



25



6222661525

Rozměry otvoru v panelu

A1 nom

A2 ±0,08

A3 ±0,08

A4 min

1,5

3,0

5,0

3,75
