Lisovací sloupky

S-CSS

Distanční sloupek pro slepé otvory.

Značení rozměrů:
S min  - minimální tloušťka plechu
d          - průměr otvoru
m         - minimální vzdálenost od středu otvoru k okraji plechu

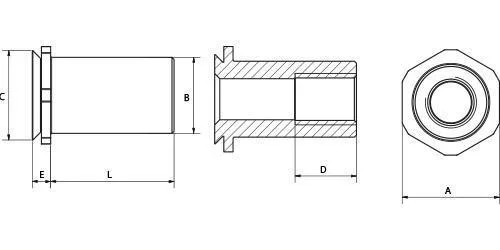

smins css nakres



Pro výběr nářadí k aplikaci lisovacích prvků klikněte zde.

Závit

L±0,4

max

D

B

C

Slepý mont. otvor +0,08/-0

m

Hloubka otvoru

+0,08/-0

min

S-CSS Nerez serie 300

M3

4

6,35

5,0

4,2

5,39

5,41

4,8

1,09

5,41

1,6

6223503004



6



6223503006



8



6223503008



10



6223503010



12



6223503012



16



6223503016



20



6223503020

M4

6

8,73

6,5

6,23

7,9

7,92

6,4

1,09

7,92

1,6

6223504006



8



6223504008
