Lisovací matice
S-UL, S-FE, S-FEO

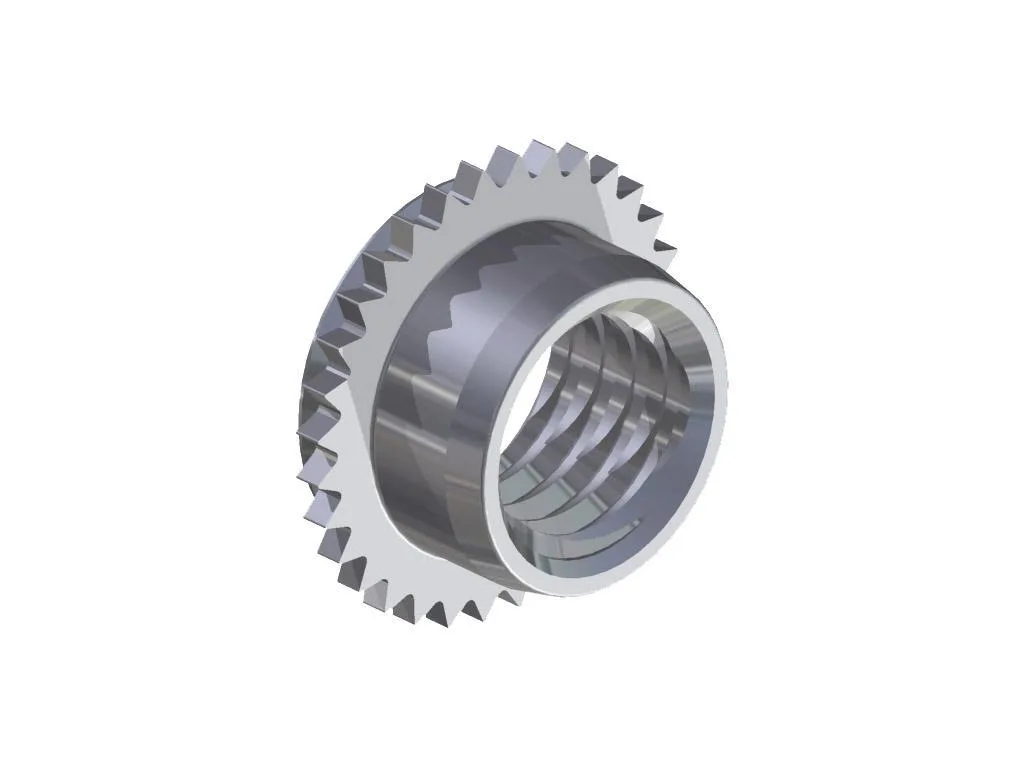

Lisovací matice zúžená samojistná

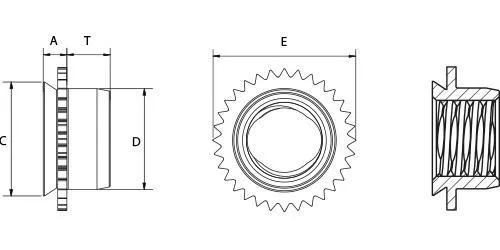

Značení rozměrů:
S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost od středu otvoru k okraji plechu
Pro výběr nářadí k aplikaci lisovacích prvků klikněte zde.
|
Závit |
C |
D |
A |
E |
T |
S min |
d +0,08/-0 |
m |
Nerez serie 300 |
|
M2 S-UL |
3,60 |
2,50 |
0,79 |
4,07 |
1,65 |
0,76 - 0,91 |
3,61 |
2,8 |
6221910211 |
|
M3 S-FEO |
4,37 |
3,96 |
1,02 |
4,88 |
1,90 |
0,99 - 1,14 |
4,39 |
3,6 |
6221910311 |
|
M3 S-FE |
1,53 |
1,5 - 1,78 |
6221910312 |
||||||
|
M4 S-FEO |
7,37 |
5,23 |
1,02 |
8,17 |
2,55 |
0,99 - 1,14 |
7,39 |
5,2 |
6221910411 |
|
M4 S-FE |
1,53 |
1,5 - 1,78 |
6221910412 |
||||||
|
M5 S-FEO |
7,37 |
6,48 |
1,02 |
8,17 |
3,05 |
0,99 - 1,14 |
7,39 |
5,2 |
6221910511 |
|
M5 S-FE |
1,53 |
1,5 - 1,78 |
6221910512 |
||||||
|
M6 S-FE |
8,72 |
7,72 |
1,53 |
9,74 |
3,30 |
1,5 - 1,78 |
8,74 |
7,1 |
6221910612 |
