UL S-U, S-FEX, S-FEOX
Tisk
Lisovací matice

S-U, S-FEX, S-FEOX

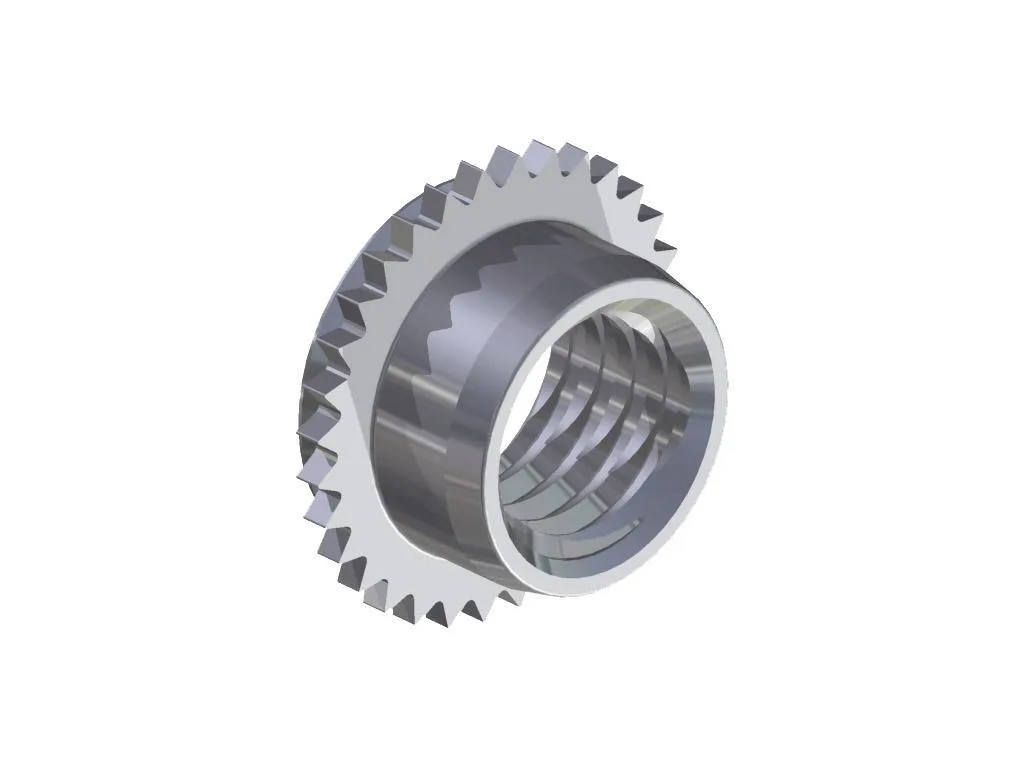

Lisovací matice zúžená běžná.

Značení rozměrů:

S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost středu otvoru od okraje plechu

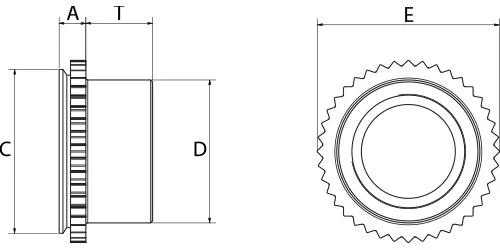

s u nakres

Závit

C

D

A

E

T

min

+0,08/-0

m

Nerez ser300

M2 S-U

3,6

2,50

0,79

4,07

1,65

0,76 - 0,91

3,61

2,8

6221910201

M3 S-FEX

4,37

3,96

1,53

4,88

1,9

1,5 - 1,78

4,39

3,6

6221910302

M3 S-FEOX



1,02



0,99 - 1,14



6221910301

M4 S-FEX

7,37

5,23

1,53

8,17

2,55

1,5 - 1,78

7,39

5,2

6221910402

M4 S-FEOX



1,02



0,99 - 1,14



6221910401

M5 S-FEX

7,37

6,48

1,53

8,17

3,05

1,5 - 1,78

7,39

5,2

6221910502

M5 S-FEOX



1,02



0,99 - 1,14



6221910501

M6 S-FEX

8,72

7,72

1,53

9,74

3,3

1,5 - 1,78

8,74

7,1

6221910602
