S-SL

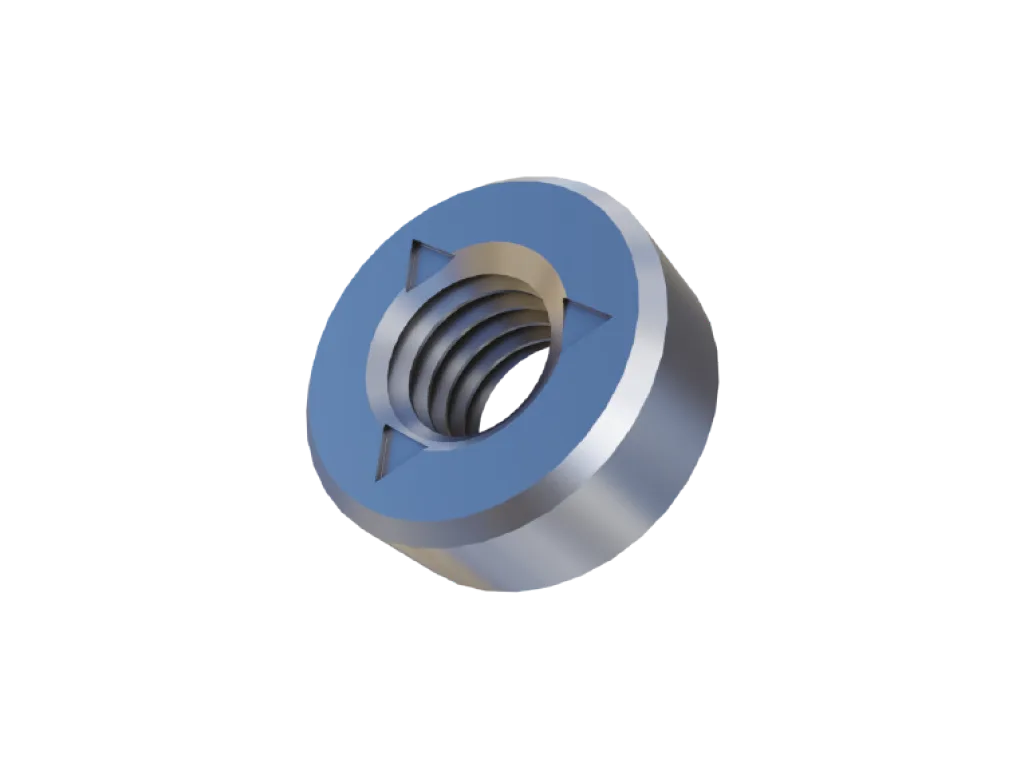

Lisovací matice samojistná

S-SL - ocel pozinkovaná

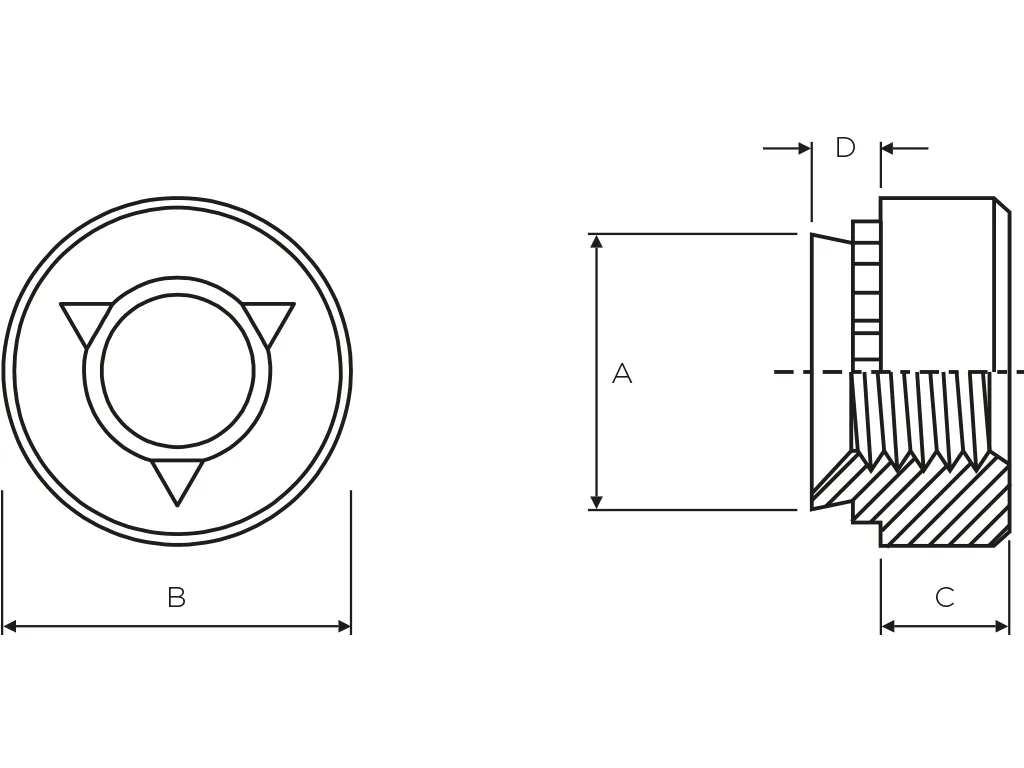

Značení rozměrů:
S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost od středu otvoru k okraji plechu

smin s s nakres

Pro výběr nářadí k aplikaci lisovacích prvků klikněte zde.

Rozměry
Technické údaje
Poptávka

Závit	A _max	B	C _max	D _max	S_min	d_+0,08/-0	m	S-SL Ocel
M3-1	4,2	6,35	1,5	0,98	1,0	4,22	4,8	6211100301
M3-2				1,38	1,4			6211100302
M3,5-1	4,73	7,11	1,5	0,98	1,0	4,75	5,6	6211100351
M3,5-2				1,38	1,4			6211100352
M4-1	5,38	7,87	2,0	0,98	1,0	5,41	6,9	6211100401
M4-2				1,38	1,4			6211100402
M5-1	6,33	8,64	2,0	0,98	1,0	6,35	7,1	6211100501
M5-2				1,38	1,4			6211100502
M6-1	8,73	11,18	4,08	1,38	1,4	8,75	8,6	6211100601
M6-2				2,21	2,3			6211100602
M8-1	10,47	12,7	5,47	1,38	1,4	10,5	9,7	6211100801
M8-2				2,21	2,3			6211100802

	Doporučená instalační síla [kN]	Odolnost proti protočení [Nm]	Odolnost proti vytlačení [N]
S-SL M3-1	11,2-15,6	1,7	550
S-SL M3-2	11,2-15,6	2,03	1010
S-SL M3,5-1	13,4-26,7	2,3	570
S-SL M3,5-2	13,4-26,7	2,3	1210
S-SL M4-1	18-27	4	645
S-SL M4-2	18-27	5,1	1250
S-SL M5-1	18-38	4,5	800
S-SL M5-2	18-38	6,8	1112
S-SL M6-1	27-36	17	1760
S-SL M6-2	27-36	17	1760
S-SL M8-1	27-36	18,7	1870
S-SL M8-2	27-36	20,3	1870
