Lisovací matice

S-S, S-CLS, S-SP4

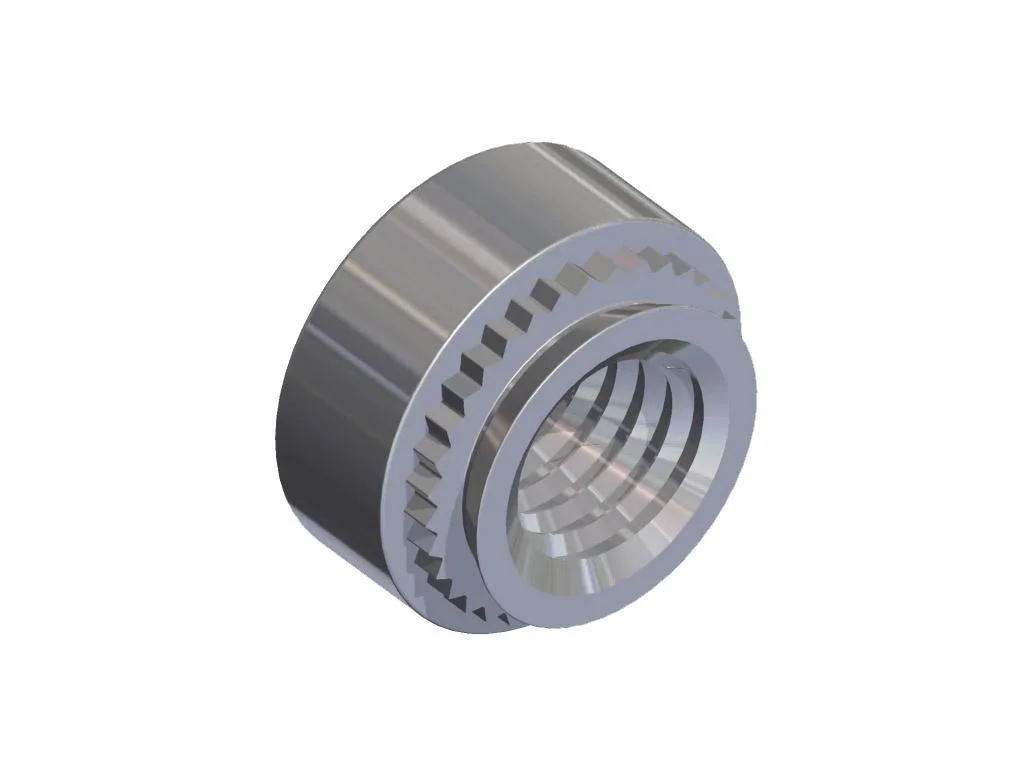

Lisovací matice standardní.

S-S - ocel pozinkovaná
S-CLS - nerez serie 300
S-SP4 - nerez serie 400

Značení rozměrů:

S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost středu otvoru od okraje plechu

s s nakres

Závit

D max

B ±0,2

max

±0,25

min

+0,08/-0

m

S-S Ocel

S-CLS Nerez ser300

S-SP4 Nerez ser. 400

M2-0

4,20

6,35

0,77

1,5

0,8

4,22

4,8

6211000200

6221000200

6231000200

M2-1



0,97



1,0



6211000201

6221000201

6231000201

M2-2



1,38



1,4



6211000202

6221000202

6231000202

M2-3



2,21



2,3



6211000203

6221000203

6231000203

M2,5-0

4,20

6,35

0,77

1,5

0,8

4,22

4,8

6211000250

6221000250

6231000250

M2,5-1



0,97



1,0



6211000251

6221000251

6231000251

M2,5-2



1,38



1,4



6211000252

6221000252

6231000252

M2,5-3



2,21



2,3



6211000253

6221000253

6231000253

M3-0

4,20

6,35

0,77

1,5

0,8

4,22

4,8

6211000300

6221000300

6231000300

M3-1



0,97



1,0



6211000301

6221000301

6231000301

M3-2



1,38



1,4



6211000302

6221000302

6231000302

M3-3



2,21



2,3



6211000303

6221000303

6231000303

M3-0ALT

4,73

7,1

0,77

1,5

0,8

4,75

5,6

6211000310

6221000310

6231000310

M3-1ALT



0,97



1,0



6211000311

6221000311

6231000311

M3-2ALT



1,38



1,4



6211000312

6221000312

6231000312

M3,5-0

4,73

7,1

0,77

1,5

0,8

4,75

5,6

6211000350

6221000350

6231000350

M3,5-1



0,97



1,0



6211000351

6221000351

6231000351

M3,5-2



1,38



1,4



6211000352

6221000352

6231000352

M4-0

5,38

7,95

0,77

2,0

0,8

5,41

6,9

6211000400

6221000400

6231000400

M4-1



0,97



1,0



6211000401

6221000401

6231000401

M4-2



1,38



1,4



6211000402

6221000402

6231000402

M4-3



2,21



2,3



6211000403

6221000403

6231000403

M5-0

6,33

8,75

0,77

2,0

0,8

6,35

7,1

6211000500

6221000500

6231000500

M5-1



0,97



1,0



6211000501

6221000501

6231000501

M5-2



1,38



1,4



6211000502

6221000502

6231000502

M5-3



2,21



2,3



6211000503

6221000503

6231000503

M6-0

8,73

11,1

1,15

4,08

1,2

8,75

8,6

6211000600

6221000600

6231000600

M6-1



1,38



1,4



6211000601

6221000601

6231000601

M6-2



2,21



2,3



6211000602

6221000602

6231000602

M6-3



3,05



3,2



6211000603

6221000603

6231000603

M8-1

10,47

12,65

1,38

5,47

1,4

10,5

9,7

6211000801

6221000801

6231000801

M8-2



2,21



2,3



6211000802

6221000802

6231000802

M8-3



3,05



3,2



6211000803

6221000803

6231000803

M10-1

13,97

17,35

2,21

7,48

2,31

14

13,5

6211001001

6221001001

6231001001

M10-2



3,05



3,18



6211001002

6221001002

6231001002

M12-1

16,95

20,55

3,05

8,5

3,18

17

16

6211001201

6221001201

6231001201
