Lisovací matice

S-PL, S-PLC

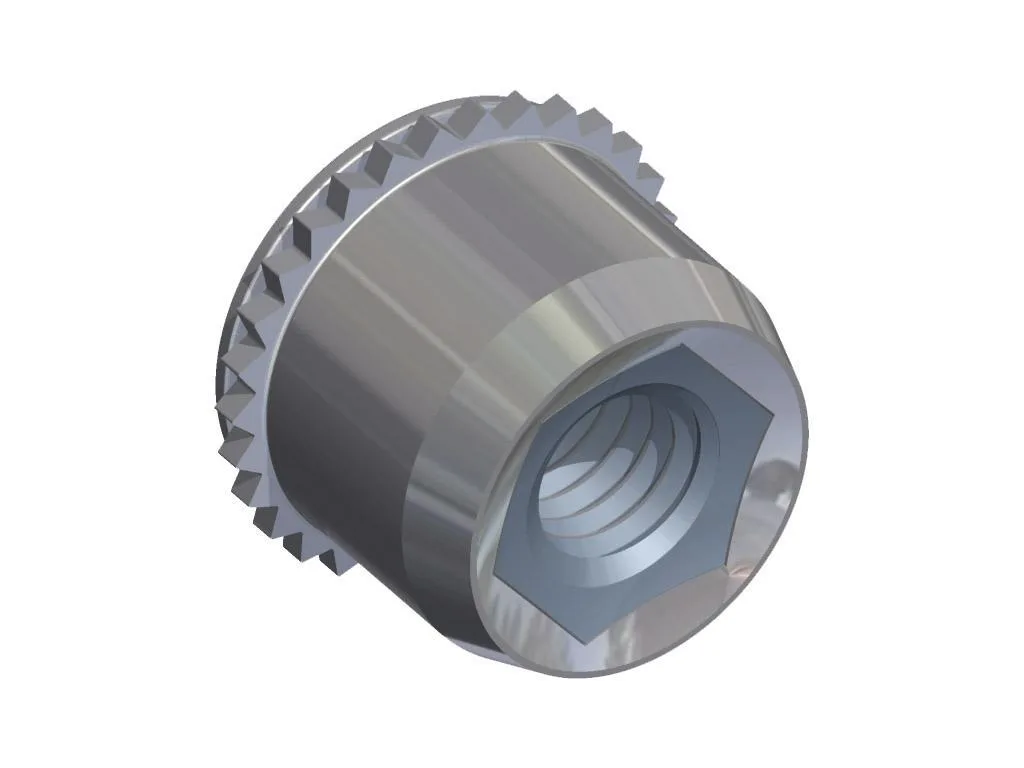

Lisovací matice samojistná.

S-PL - ocel pozinkovaná
S-PLC - nerez serie 300

Značení rozměrů:

S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost středu otvoru od okraje plechu

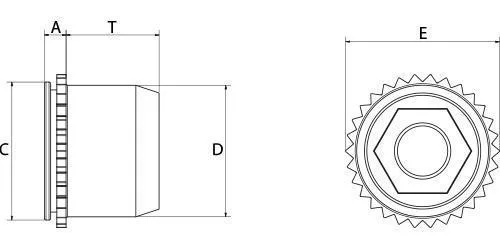

s pl nakres

Závit

C max

E max

max

max

D max

min

+0,08

-0

m

S-PL Ocel

S- PLC Nerez ser300

M3

5,98

7,01

1,53

3,56

5,52

1,53 - 1,78

6,0

4,32

6211700300

6221700300

M4

7,48

8,54

1,53

4,2

7,01

1,53 - 1,78

7,5

4,5

6211700400

6221700400

M5

7,98

9,0

1,53

4,45

7,52

1,53 - 1,78

8,0

5,5

6211700500

6221700500
