Lisovací matice

S-LAS, S-LAC

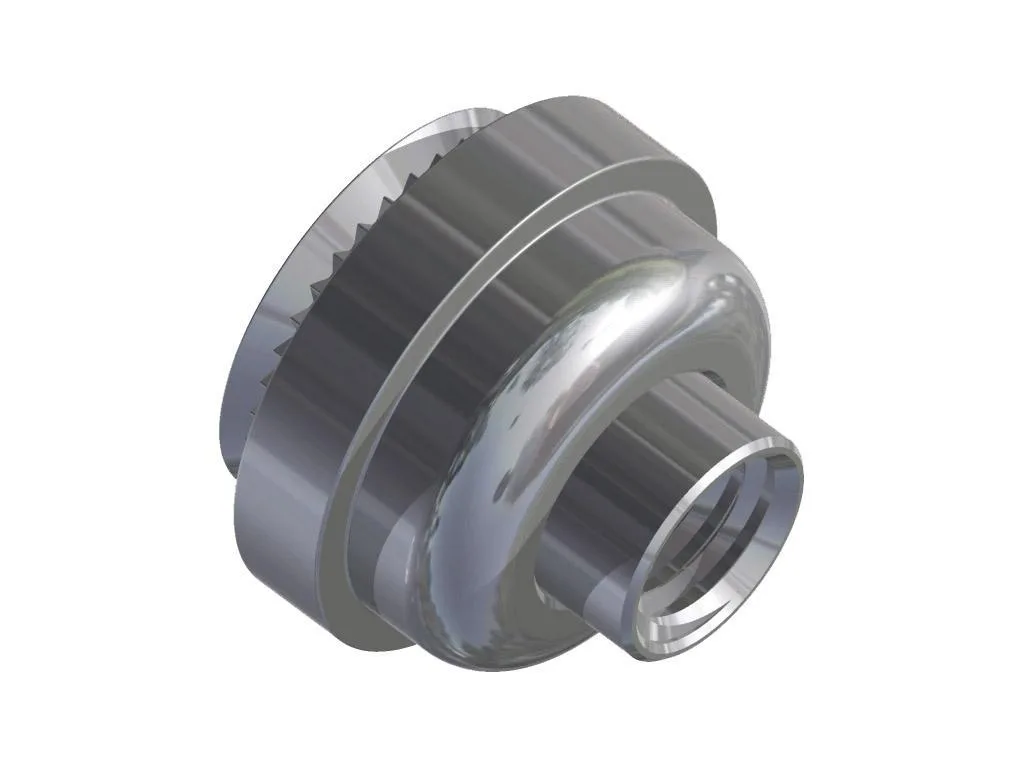

Lisovací matice plovoucí samojistná.

S-LAS - ocel pozinkovaná
S-LAC - nerez serie 300

Značení rozměrů:

S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost středu otvoru od okraje plechu

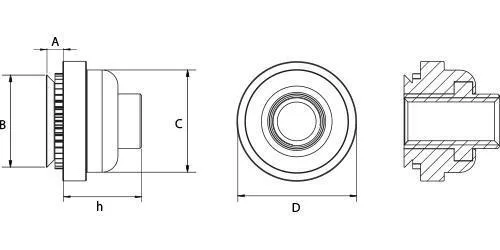

s las nakres

Závit

B max

D ±0,4

max

max

max

min

+0,08/-0

m

S-LAS Ocel

S-LAC Nerez ser300

M3-1

7,35

9,14

7,37

0,97

4,83

0,97

7,37

7,62

6211800311

6221800311

M3-2



1,38



1,38



6211800312

6221800312

M4-1

9,33

11,18

9,28

0,97

5,34

0,97

9,35

8,64

6211800411

6221800411

M4-2



1,38



1,38



6211800412

6221800412

M5-1

10,29

11,94

10,29

0,97

6,86

0,97

10,31

9,14

6211800511

6221800511

M5-2



1,38



1,38



6211800512

6221800512

M6-2

13,06

15,24

12,96

1,38

7,88

1,38

13,08

10,67

6211800612

6221800612
