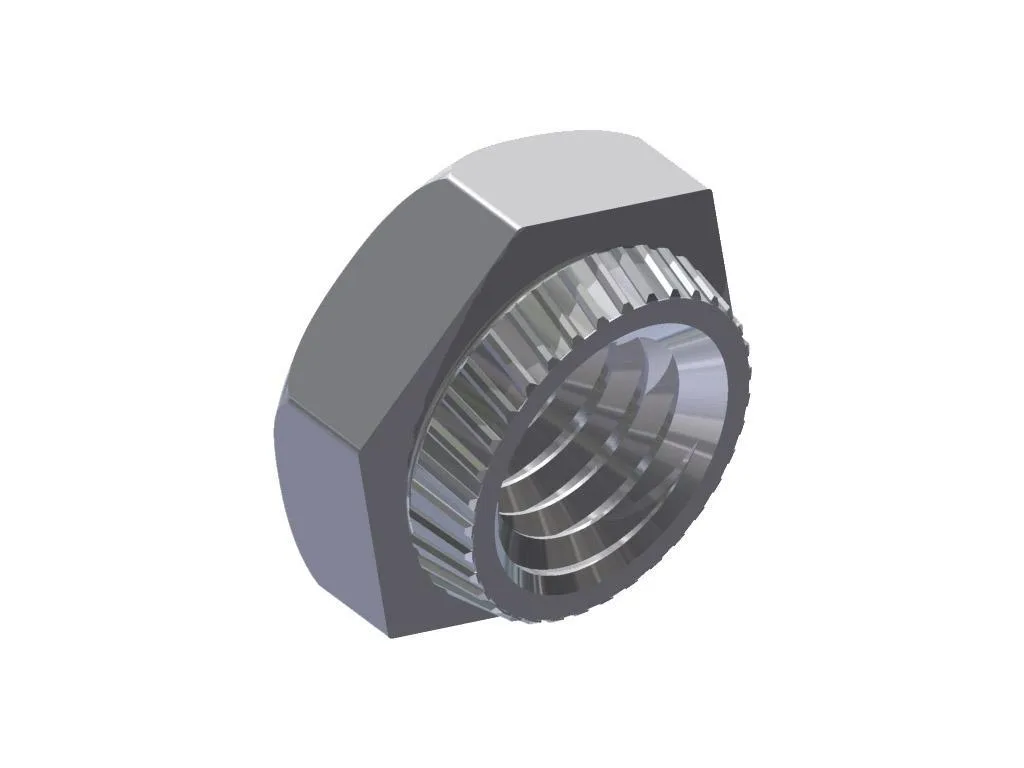

Lisovací matice šestihranná.

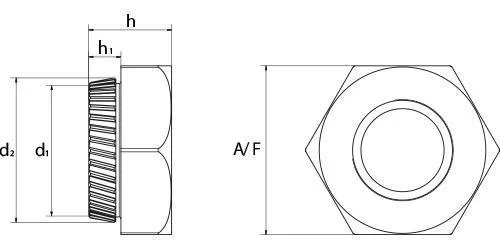

Značení rozměrů:
S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost od středu otvoru k okraji plechu
Pro výběr nářadí k aplikaci lisovacích prvků klikněte zde.
|
Závit |
d1 |
d2 |
A/F |
h1 |
h |
Smin |
d+0,08/-0 |
Ocel |
Nerezová ocel |
|
M2-1 |
4,5 |
4,7 |
5,5 |
0,9 |
3,0 |
1,0 |
4,5 |
6211600201 |
|
|
M3-1 |
4,5 |
4,7 |
5,5 |
0,9 |
3,0 |
1,0 |
4,5 |
6211600301 |
6221600301 |
|
M3-2 |
4,5 |
4,7 |
5,5 |
1,8 |
3,0 |
2,0 |
4,5 |
6211600302 |
6221600302 |
|
M4-1 |
5,5 |
5,7 |
7,0 |
0,9 |
3,0 |
1,0 |
5,5 |
6211600401 |
6221600401 |
|
M4-1,5 |
5,5 |
5,7 |
7,0 |
1,4 |
3,0 |
1,5 |
5,5 |
62116004015 |
62216004015 |
|
M4-2 |
5,5 |
5,7 |
7,0 |
1,8 |
4,0 |
2,0 |
5,5 |
6211600402 |
6221600402 |
|
M5-1 |
6,5 |
6,75 |
8,0 |
0,9 |
4,0 |
1,0 |
6,5 |
6211600501 |
6221600501 |
|
M5-1,5 |
6,5 |
6,75 |
8,0 |
1,4 |
4,0 |
1,5 |
6,5 |
62116005015 |
62216005015 |
|
M5-2 |
6,5 |
6,75 |
8,0 |
1,8 |
5,0 |
2,0 |
6,5 |
6211600502 |
6221600502 |
|
M6-1 |
8,0 |
8,3 |
10,0 |
0,9 |
5,0 |
1,0 |
8,0 |
6211600601 |
6221600601 |
|
M6-1,5 |
8,0 |
8,3 |
10,0 |
1,4 |
5,0 |
1,5 |
8,0 |
62116006015 |
62216006015 |
|
M6-2 |
8,0 |
8,3 |
10,0 |
1,8 |
5,0 |
2,0 |
8,0 |
6211600602 |
6221600602 |
|
M8-2 |
10,0 |
10,3 |
13,0 |
1,8 |
6,5 |
2,0 |
10,0 |
6211600802 |
6221600802 |
|
M10-2 |
12,5 |
12,85 |
15,0 |
1,8 |
8,0 |
2,0 |
12,5 |
6211601002 |
6221601002 |
|
M12-3 |
14,5 |
14,85 |
17,0 |
2,9 |
10,0 |
3,0 |
14,5 |
6211601203 |
6221601203 |
|
M16-3 |
18,5 |
18,85 |
22,0 |
2,4 |
13,0 |
3,0 |
18,5 |
6211601603 |
6221601603 |
|
M20-4 |
23,0 |
23,4 |
27,0 |
3,9 |
16,0 |
4,0 |
23,0 |
6211602004 |
