S3 S-H
Tisk

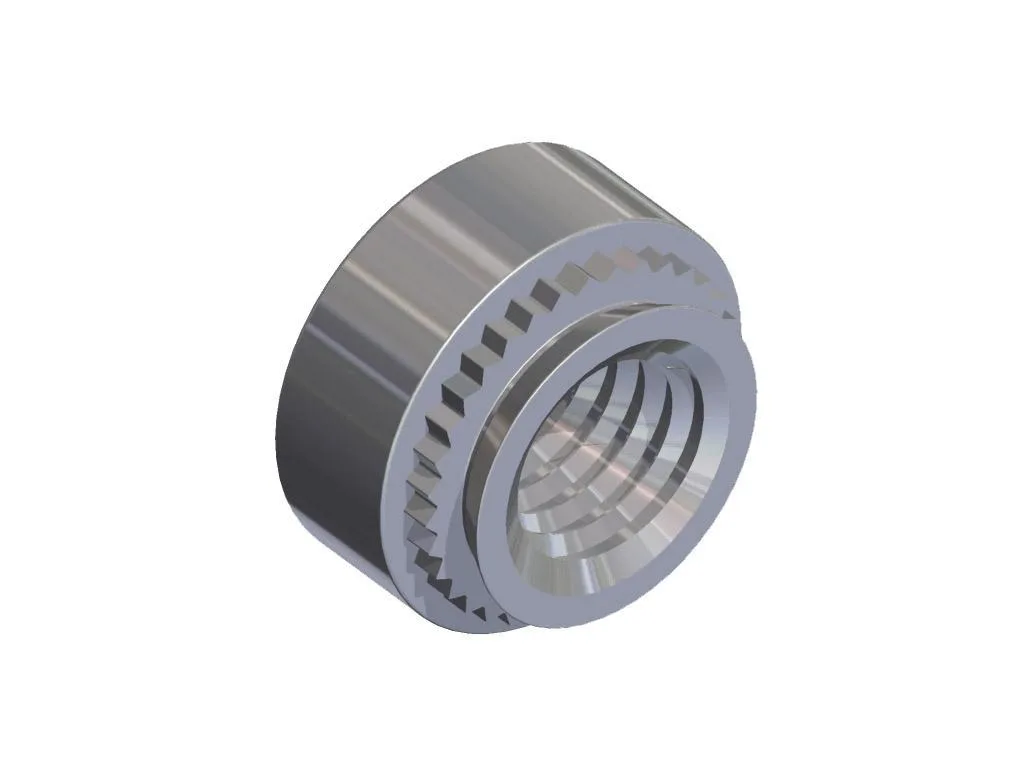

Lisovací matice

S-H

Lisovací matice standardní nesamojistná.

S-H - ocel pozinkovaná

Značení rozměrů:

S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost středu otvoru od okraje plechu

s s nakres

Závit

D max

B ±0,25

max

±0,13

min

+0,13/-0

m

S-H Ocel

M10

12,67

16,5

1,48

7,9

1,48

12,7

12,0

6211011001
