Lisovací matice

S-F

Lisovací matice nízká.

S-F - nerez serie 300

Značení rozměrů:

S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost středu otvoru od okraje plechu

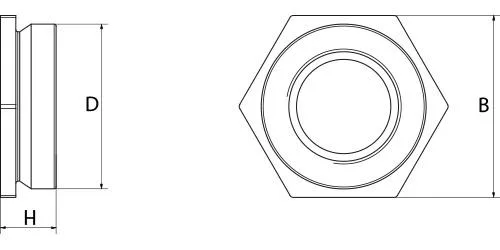

s f nakres

Závit

D max

B±0,2

max

min

+0,08/-0

m

S-F Nerez ser300

M2-1

4,35

4,8

1,53

1,53 - 2,30

4,37

6,0

6221200201

M2-2



2,3

2,32



6221200202

M2,5-1

4,35

4,8

1,53

1,53 - 2,30

4,37

6,0

6221200251

M2,5-2



2,3

2,32



6221200252

M3-1

4,35

4,8

1,53

1,53 - 2,30

4,37

6,0

6221200301

M3-2



2,3

2,32



6221200302

M3-1ALT

5,35

6,4

1,53

1,53 - 2,30

5,4

6,5

6221200311

M3-2ALT



2,3

2,32



6221200312

M3,5-1

5,35

6,4

1,53

1,53 - 2,30

5,4

6,5

6221200351

M3,5-2



2,3

2,32



6221200352

M4-1

7,35

7,9

1,53

1,53 - 2,30

7,37

7,2

6221200401

M4-2



2,3

2,32



6221200402

M5-1

7,9

8,7

1,53

1,53 - 2,30

7,92

8,8

6221200501

M5-2



2,3

2,32



6221200502

M6-3

8,72

9,5

3,05

3,18 - 3,94

8,74

8,8

6221200603

M6-4



3,84

3,96 - 4,72



6221200604

M6-5



4,63

4,75



6221200605
