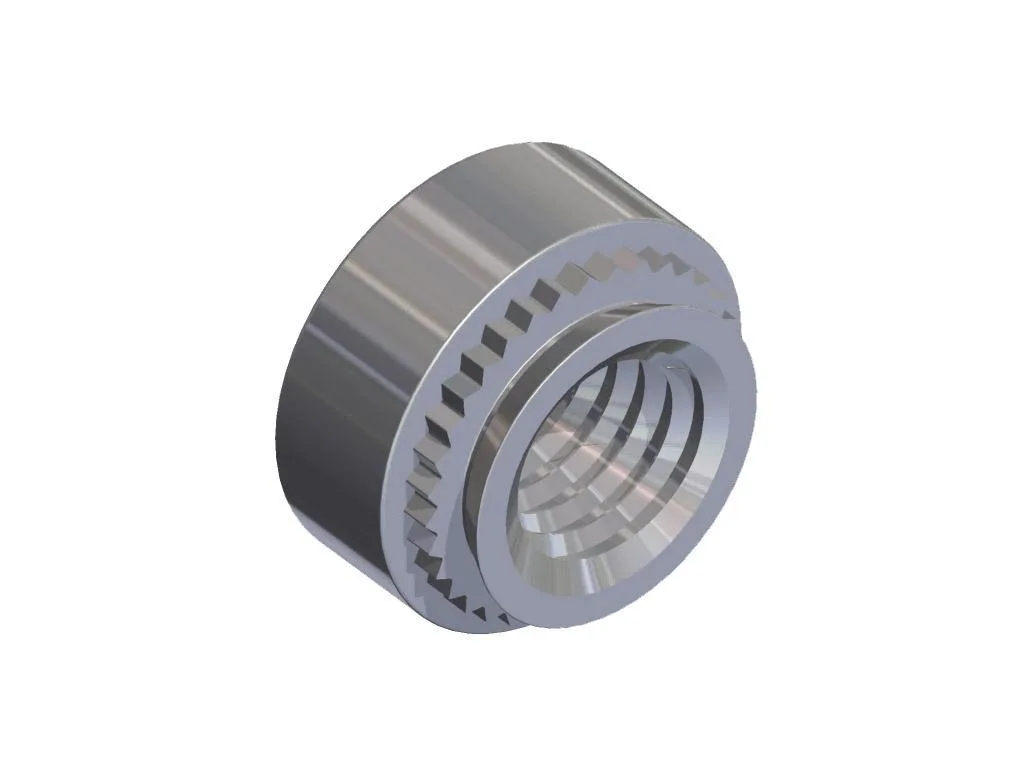

Lisovací matice

S-CLA

Lisovací matice standardní hliníková.

S-CLA - hliník

Značení rozměrů:

S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost středu otvoru od okraje plechu

s s nakres

Závit

D max

B ±0,2

max

±0,25

min

+0,08/-0

m

S- CLA Hliník

M2-1

4,22

6,3

0,97

1,5

1,0

4,25

4,8

6201000201

M2-2



1,38



1,4



6201000202

M3-1

4,73

6,35

0,97

2,0

1,0

4,75

5,6

6201000301

M3-2



1,38



1,4



6201000302

M3,5-1

5,38

7,11

0,97

2,0

1,0

5,4

6,9

6201000351

M3,5-2



1,38



1,4



6201000352

M4-1

5,92

7,8

0,97

3,0

1,0

6,0

7,1

6201000401

M4-2



1,38



1,4



6201000402

M5-1

7,49

9,4

0,97

3,8

1,0

7,5

7,9

6201000501

M5-2



1,38



1,4



6201000502

M6-1

8,74

11,18

1,38

4,08

1,4

8,75

8,6

6201000601

M6-2



2,30



2,3



6201000602
