Lisovací matice
S-CKN

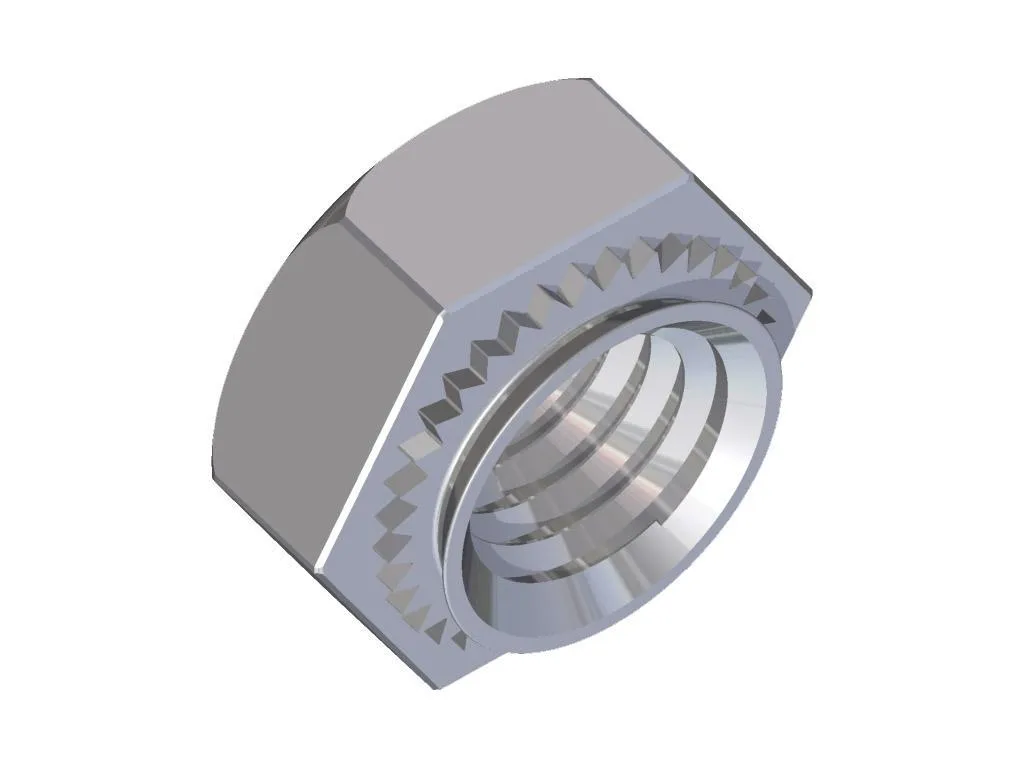

Lisovací matice šestihranná.

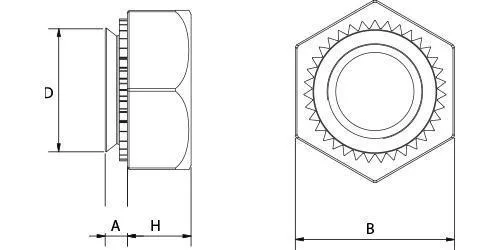

Značení rozměrů:
S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost od středu otvoru k okraji plechu
Pro výběr nářadí k aplikaci lisovacích prvků klikněte zde.
| Závit | D max | B +0/-0,2 | A max | H ±0,1 | S min | d +0,08/-0 | m | Ocel |
| CKN M3-1 | 4,45 | 5,5 | 1,0 | 2,0 | 1,0 | 4,5 | 4,5 | 6212700301 |
| CKN M3-2 | 1,4 | 1,4 | 6212700302 | |||||
| CKN M4-1 | 5,45 | 7,0 | 1,0 | 2,2 | 1,0 | 5,5 | 5,5 | 6212700401 |
| CKN M4-2 | 1,4 | 1,4 | 6212700402 | |||||
| CKN M5-1 | 6,45 | 8,0 | 1,0 | 3,0 | 1,0 | 6,5 | 6,5 | 6212700501 |
| CKN M5-2 | 1,4 | 1,4 | 6212700502 | |||||
| CKN M6-1 | 7,95 | 10,0 | 1,0 | 4,0 | 1,0 | 8,0 | 8,0 | 6212700601 |
| CKN M6-2 | 1,4 | 1,4 | 6212700602 | |||||
| CKN M8-2 | 9,95 | 13,0 | 1,4 | 4,5 | 1,4 | 10,0 | 10,0 | 6212700802 |
| CKN M8-3 | 2,0 | 2,0 | 6212700803 |
