Lisovací matice

S-B, S-BS

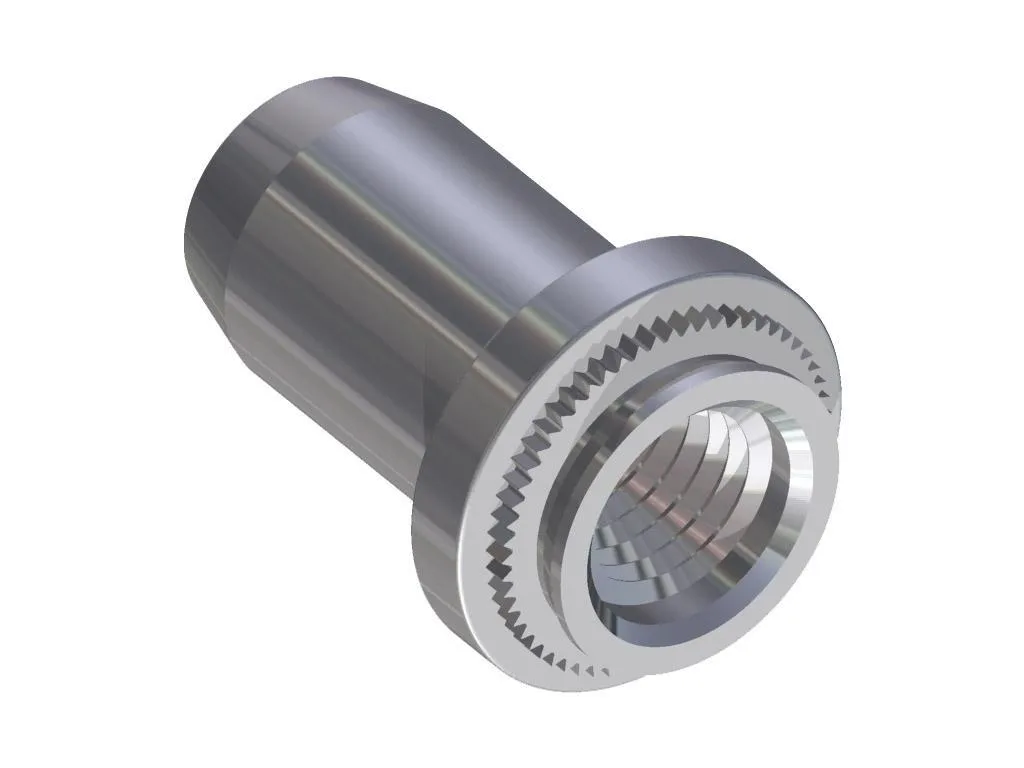

Lisovací matice uzavřená

S-B - ocel pozinkovaná
S-BS - nerez serie 300

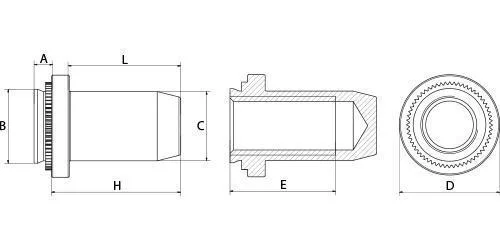

Značení rozměrů:

S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost středu otvoru od okraje plechu

s b nakres

Závit

B max

D ±0,25

max

±0,25

C max

E min

L max

min

+0,08/-0

m

S-B Ocel

S-BS Nerez ser300

M3-1

4,2

6,35

0,97

9,6

3,84

5,3

8,5

1,0

4,22

4,8

6211900301

6221900301

M3-2



1,38



1,4



6211900302

6221900302

M4-1

5,38

7,95

0,97

11,2

5,2

7,1

9,8

1,0

5,41

6,9

6211900401

6221900401

M4-2



1,38



1,4



6211900402

6221900402

M5-1

6,33

8,75

0,97

11,2

6,02

7,1

9,8

1,0

6,35

7,1

6211900501

6221900501

M5-2



1,38



1,4



6211900502

6221900502

M6-1

8,73

11,1

1,38

14,3

7,8

7,8

12,7

1,4

8,75

8,6

6211900601

6221900601

M6-2



2,21



2,29



6211900602

6221900602
