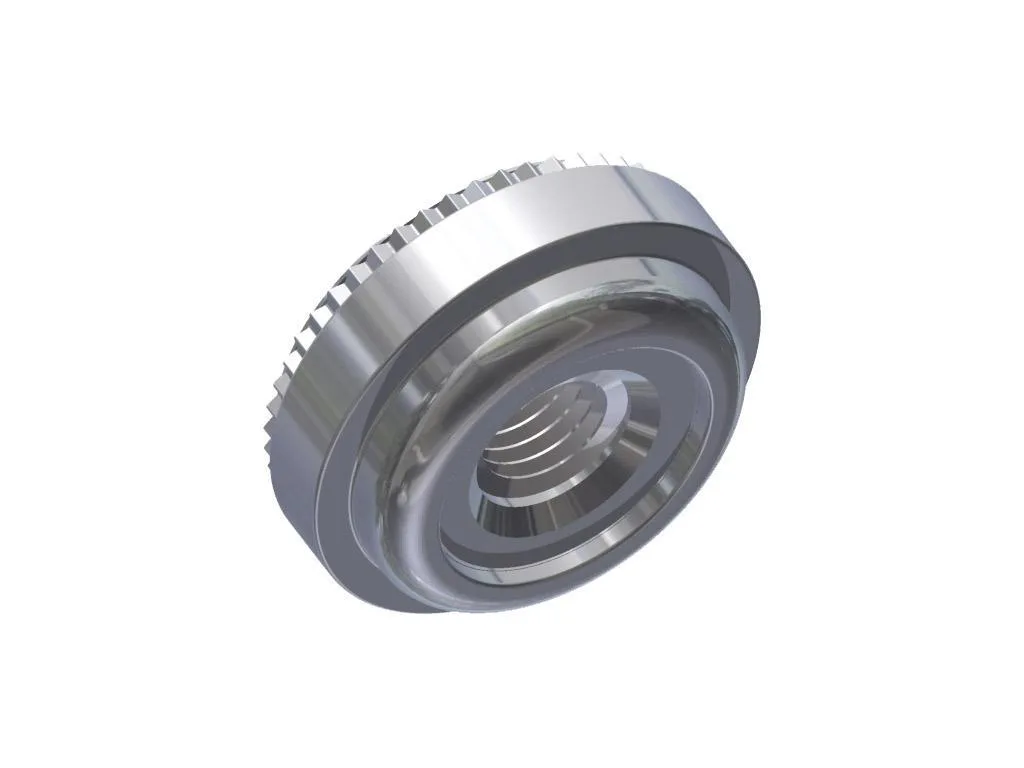

Lisovací matice

S-AS, S-AC

Lisovací matice plovoucí běžná.

S-AS - ocel pozinkovaná
S-AC - nerez serie 300

Značení rozměrů:

S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost středu otvoru od okraje plechu

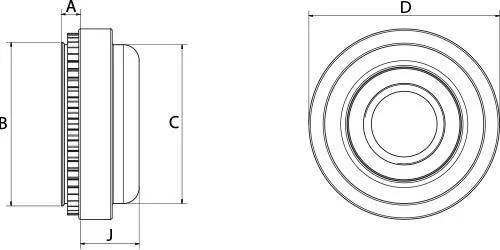

s ac nakres

Závit

B max

D ±0,4

max

max

max

min

+0,08/-0

m

S-AS Ocel

S-AC Nerez ser300

M3-1

7,35

9,14

7,37

0,97

3,31

0,97

7,37

7,62

6211800301

6221800301

M3-2



1,38



1,38



6211800302

6221800302

M4-1

9,33

11,18

9,28

0,97

3,31

0,97

9,35

8,64

6211800401

6221800401

M4-2



1,38



1,38



6211800402

6221800402

M5-1

10,29

11,94

10,29

0,97

4,32

0,97

10,31

9,14

6211800501

6221800501

M5-2



1,38



1,38



6211800502

6221800502

M6-2

13,06

15,24

12,96

1,38

5,34

1,38

13,08

10,67

6211800602

6221800602
