4-5,1 Šroubová svorka

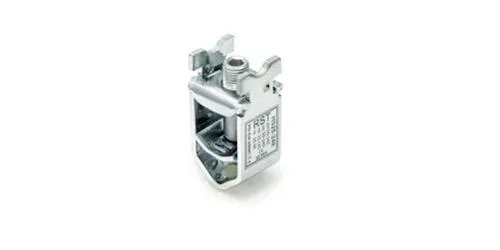

HS25-240

HS25-240

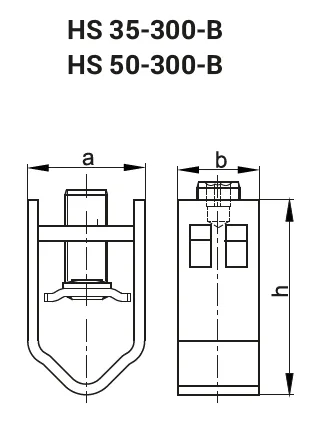

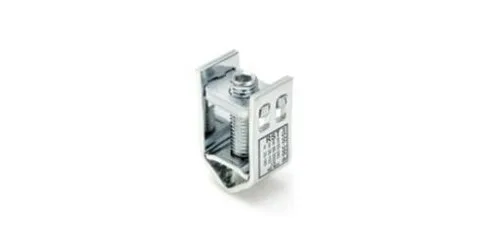

HS35-300B, HS50-300-B

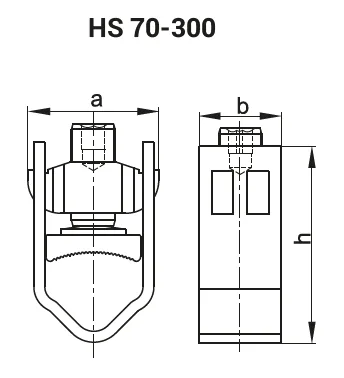

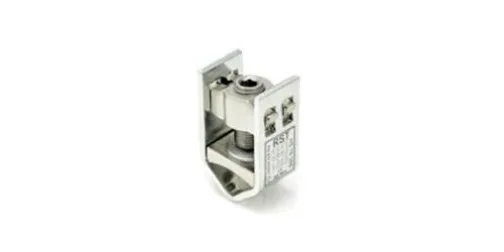

HS70-300

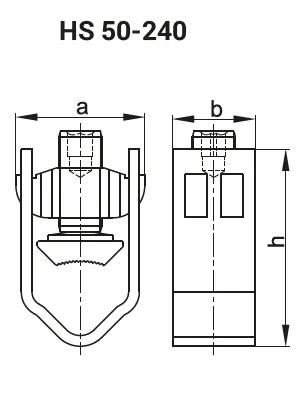

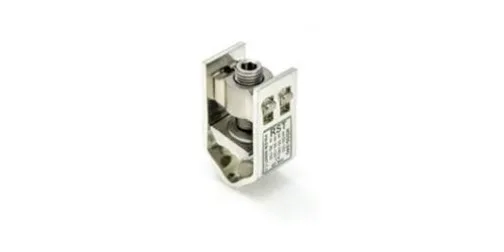

HS50-240

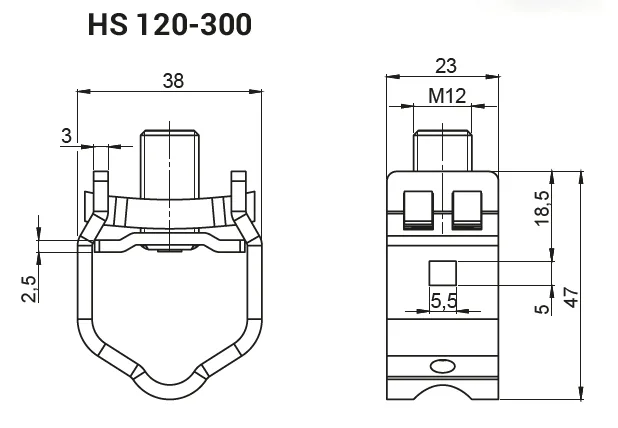

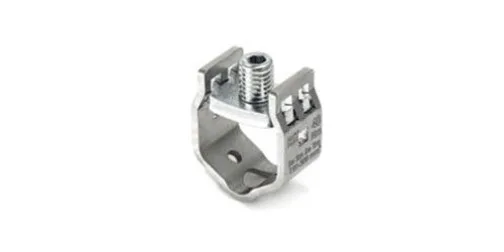

HS120-300

Svorky

Šroubová svorka

sm - vícežilový sektorový drát (flexi)
se - sektorová žila plná (pevná)
rm - kulatá žíla (flexi)
re - žíla plná (pevná)

Technické údaje
3D data

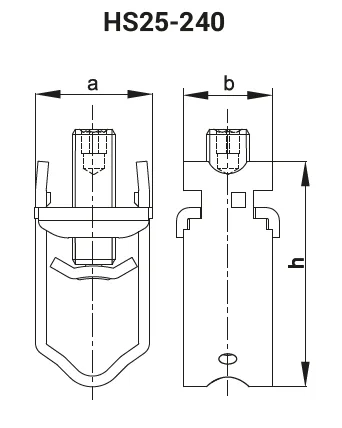

Detail	Příčný řez (mm²)				Průřez (mm²)	Utahovací moment (Nm)	Rozměry
Detail	sm	se	rm	re	Průřez (mm²)	Utahovací moment (Nm)	a	b	h
HS 25-240	50-240	50-240	25-185	25-95	240	30	33	25	63
HS 50-240	50-185	50-240	35-120	35-150	150	40	35	22	55
HS 70-300	70-240	95-300	50-150	70-185	185	40	35	22	55
HS 35-300-B	35-240	50-300	35-300	35-185	185	40	35	22	55
HS 50-300-B	50-240	70-300	50-300	50-185	185	40	35	22	55
HS 120-300	120-300	120-300	120-300	120-300	300	40	38	23	47

	HS 25-400	HS 50-240	HS 70 -300	HS 35-300-B	HS 50-300-B	HS 120-300
Tělo	Pružná pozinkovaná ocel					Nerez
Svorka	Pružná pozinkovaná ocel	Mosaz		Pružná pozinkovaná ocel
Šroub	Pozinkovaná ocel
Matice	Pozinkovaná ocel	Mosaz		Pozinkovaná ocel
