sm - vícežilový sektorový drát (flexi)
se - sektorová žila plná (pevná)
rm - kulatá žíla (flexi)
re - žíla plná (pevná)
Detail | Příčný řez (mm²) | Průřez (mm²) | Utahovací moment (Nm) | Rozměry | |||||
sm | se | rm | re | a | b | h | |||

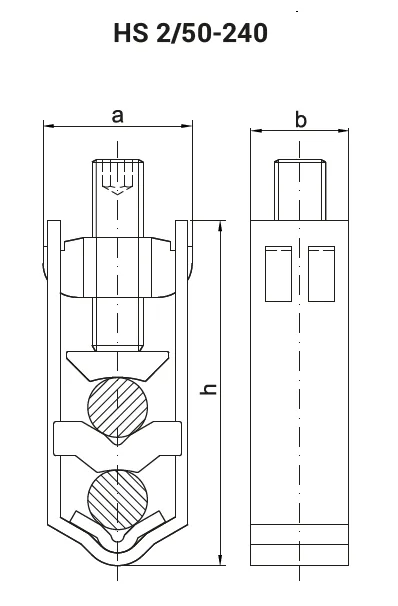

HS 2/50-240 | 50-185 | 50-240 | 35-150 | 35-185 | 185 | 40 | 35 | 22 | 81 |

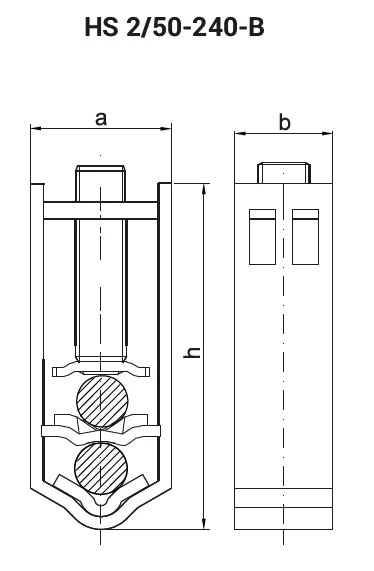

HS 2/50-240-B | 35-240 | 35-300 | 35-300 | 50-185 | 185 | 40 | 35 | 22 | 81 |
HS 2/50-240 | HS 2/50-240-B | |
Svorka | Mosaz | Pozinkovaná ocel |
Tělo | Pružná pozinkovaná ocel | |
Šroub | Pozinkovaná ocel | |
Lisovací destička | Mosaz | |
Matice | Mosaz | Pružná pozinkovaná ocel |
