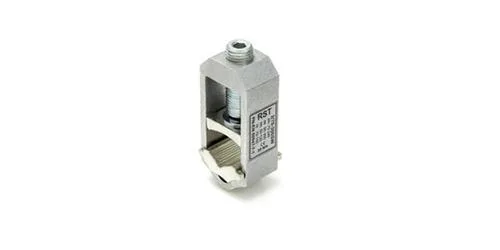

4-2,1 Šroubová svorka 2/25-120SW, 2/50-240SW, 2/70-300SW
2/25-120SW, 2/50-240SW, 2/70-300SW

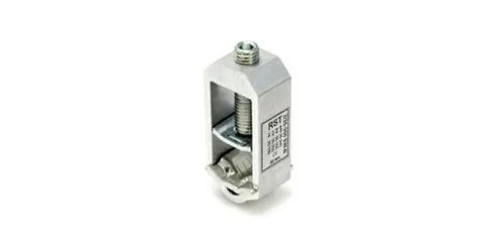

2/25-120SW-B, 2/35-300SW-B
Tisk
Svorky

Šroubová svorka

sm - vícežilový sektorový drát (flexi)
se - sektorová žila plná (pevná)
rm - kulatá žíla (flexi)
re - žíla plná (pevná)

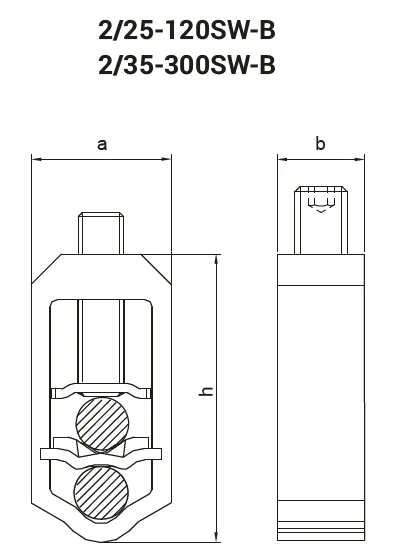

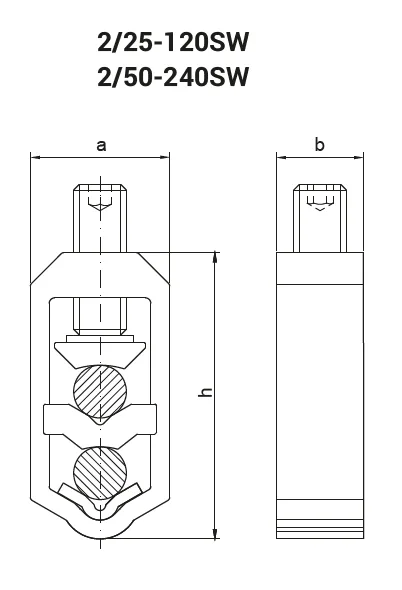

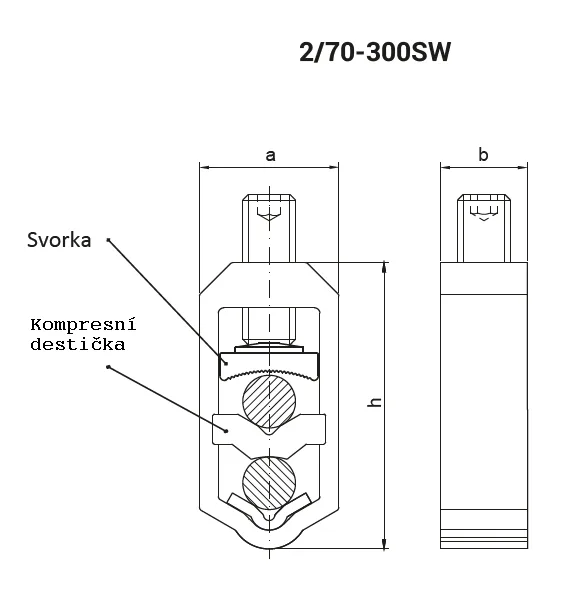

4 21       4 22x         4 21

 Detail   Příčný řez (mm²)  Průřez (mm²)

 Utahovací moment (Nm)

 Rozměry
 sm  se rm re  a b h
 2/25-120SW  25-120  25-120 16-95  16-95  95 20  28 18 58
 2/50-240SW 35-185  35-240 35-120  35-150  150  30  37 23 76
 2/70-300SW  70-240  95-300  50-120  70-150  150  30  37 23 76
 2/25-120SW-B  25-120  25-120  16-120  16-120  95  20  28 18 58
 2/35-300SW-B 50-240 50-240 35-300 50-150 150 30 37 23 76



  2/25-120SW 2/50-240SW 2/70-300SW 2/25-120SW-B 2/35-300SW-B
 Svorka  Cínovaná mosaz  Pružná pozinkovaná ocel
Lisovací destička  Cínovaná mosaz  Pružná pozinkovaná ocel
 Tělo Slitina hliníku (AlMgSi)
 Šroub       Pozinkovaná ocel
