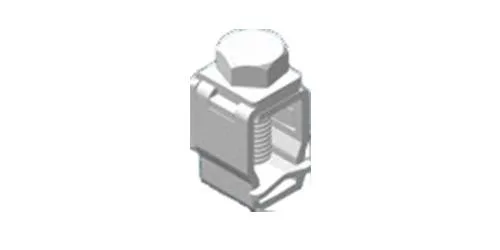

4-4,1 Šroubová svorka

HM 6-50

HM 6-50

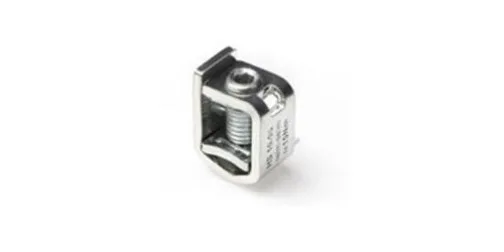

HS 10-95

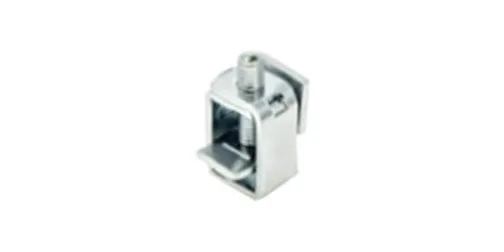

HS 6-50

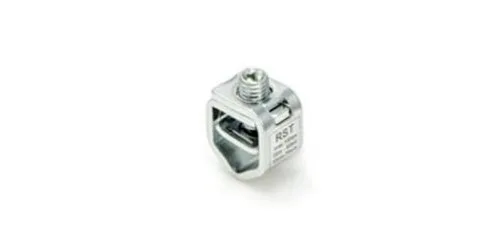

HM 10-95/A, HM 10-95/C, HM 10-95/B, HM 25-150/A, HM 25-150/C

Svorky

Šroubová svorka

sm - vícežilový sektorový drát (flexi)
se - sektorová žila plná (pevná)
rm - kulatá žíla (flexi)
re - žíla plná (pevná)

Technické údaje
3D data

Detail	Příčný řez (mm²)				Průřez (mm²)	Utahovací moment (Nm)	Rozměry
Detail	sm	se	rm	re	Průřez (mm²)	Utahovací moment (Nm)	a	b	h

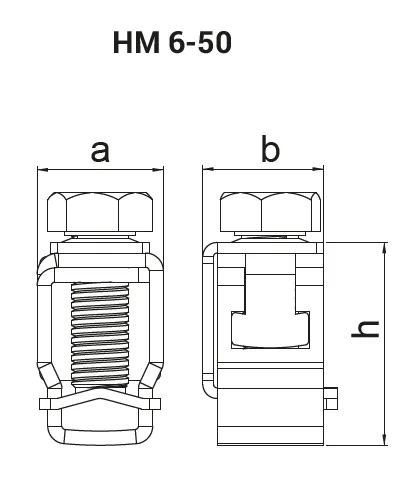

HM 6-50	25-50	25-50	6-50	6-50	50	8	18	16	30
HM 10-95/A	25-95	20-120	10-70	10-70	95	15	26	18	30

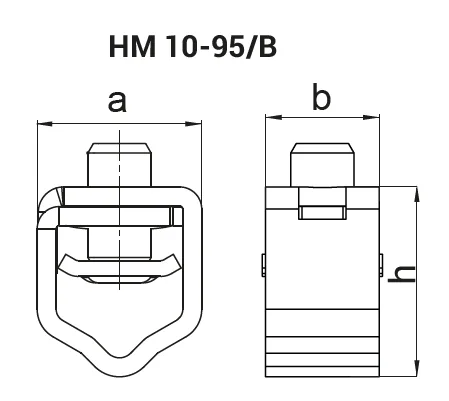

HM 10-95/B	25-95	20-120	10-70	10-70	95	15	26	18	30
HM 10-95/C	25-95	20-120	10-70	10-70	95	15	26	18	30
HM 25-150/A	25-120	35-150	25-120	35-120	95	25	26	18	31,5
HM 25-150/B	25-120	35-150	25-120	35-120	95	25	26	18	31,5
HS 6-50	-	-	6-50	6-50	50	6	17,5	12	25

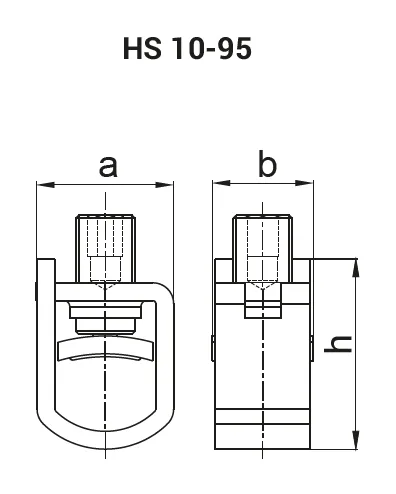

HS 10-95	25-95	25-95	10-95	10-70	95	15	23	16	32

	HM 6-50	HS 6-50	HS 10-95	HS 10-95/A	HM 10-95/B	HM 10-95/C	HM 25-150/A	HM 25-150/B
Tělo	Pružná pozinkovaná ocel			Nerez	Pružná pozinkovaná ocel	Pružná pozinkovaná ocel	Nerez	Pozinkovaná ocel
Svorka	Pružná pozinkovaná ocel			Mosaz	Pružná pozinkovaná ocel	Mosaz	Mosaz	Mosaz
Šroub	Pozinkovaná ocel			Nerez	Pozinkovaná ocel	Pozinkovaná ocel	Nerez	Pozinkovaná ocel
